Planificação de Tubo Oval

O que é

O tubo oval, ou obround, tem a seção formada por dois semicírculos ligados por dois trechos retos. É a forma mais fácil de conformar depois do círculo, porque só existem dois raios e eles são iguais.

Onde se usa

Dutos achatados de ventilação, passagens sob piso, perfis estruturais leves, corrimãos e proteções.

Medidas que o cálculo pede

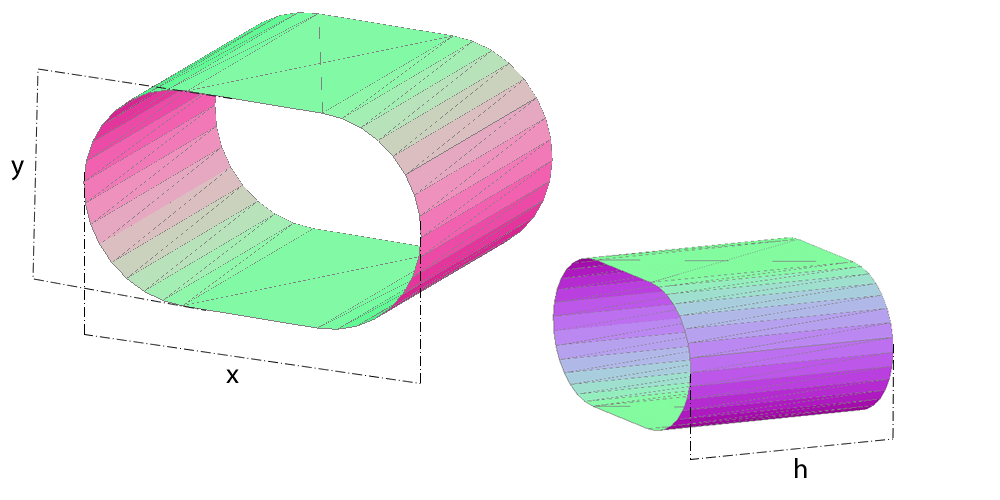

• X Largura da seção (medida maior)
• Y Altura da seção (diâmetro dos semicírculos)
• H Comprimento do tubo
• DV Divisões
• THK Espessura
• REF Medidas tomadas

Calcule com as suas medidas

Sem conta: informe as medidas em milímetros e veja os números e o desenho. O gabarito em PDF na escala, o DXF para a máquina de corte e o modelo 3D pedem uma conta gratuita.

Diâmetros e lados de fora a fora, por dentro ou pela linha média, conforme “Medidas tomadas”. A planificação já desconta a espessura, pela linha média.

Largura da seção (medida maior) X (mm)

Altura da seção (diâmetro dos semicírculos) Y (mm)

Comprimento do tubo H (mm)

Divisões DV

Espessura THK (mm)

Medidas tomadas Por fora (faces externas) Pela linha média (meio da espessura) Por dentro (faces internas)

Como você mediu os diâmetros e os lados: com a trena por fora, por dentro, ou já na linha média. O cálculo leva tudo para a mesma chapa: por dentro soma duas espessuras, pela linha média soma uma. Comprimentos, alturas e raios de curva não mudam. A escolha fica guardada na sua conta.

Calcular grátis

Já fabricou esta peça? Mande uma foto: depois de aprovada, ela aparece aqui com o nome da sua oficina, e a sua conta ganha 30 dias de acesso completo. Mandar a foto

Exemplo resolvido

Valores que já vêm preenchidos no formulário, calculados pela própria ferramenta:

Largura da seção (medida maior)	600 mm
Altura da seção (diâmetro dos semicírculos)	200 mm
Comprimento do tubo	300 mm
Divisões	16
Espessura	3 mm
Medidas tomadas	Por fora (faces externas)
A planificação cabe em uma chapa de	1419 × 300 mm

Resultado do exemplo

Chapa	1419 × 300 mm
Área e peso	0,43 m² · ≈ 10,0 kg em aço de 3 mm

Guias sobre esta peça

• Como conferimos os cálculos do Planichapa, e quem faz

Perguntas frequentes

Por que X e Y não podem ser iguais?

Se fossem, os trechos retos desapareceriam e a peça viraria um cilindro — que tem seu próprio cálculo, mais direto.

O comprimento da chapa é o perímetro da seção?

Sim, medido na linha neutra: os dois semicírculos somam uma circunferência completa, mais o dobro do trecho reto.

Como calculo a ovalização de um tubo redondo?

Ovalização (%) = (Dmáx − Dmín) / Dnominal × 100, medidos na mesma seção. Num tubo de 200 que mede 203 numa direção e 198 na outra: 5 / 200 × 100 = 2,5%. É a falta de redondeza de um tubo que devia ser redondo; esta página é o oval desenhado de propósito.

Onde a chapa é calandrada e onde fica reta?

Os dois trechos retos, de X − Y cada, ficam planos; as duas meias-voltas, de π × (Y − e)/2 cada na linha média, são calandradas no raio das pontas. O desenho marca onde cada trecho começa. No exemplo, 600 por 200 em chapa 3: duas retas de 400 e duas meias-voltas de 309,4 mm, 1418,9 no total.
