Planificação de tubos elípticos, ovais e retangulares
O tubo reto de seção elíptica, oval (obround) ou retangular, e o tubo retangular cortado em ângulo. A chapa é um retângulo cujo comprimento é o perímetro da seção na linha neutra.

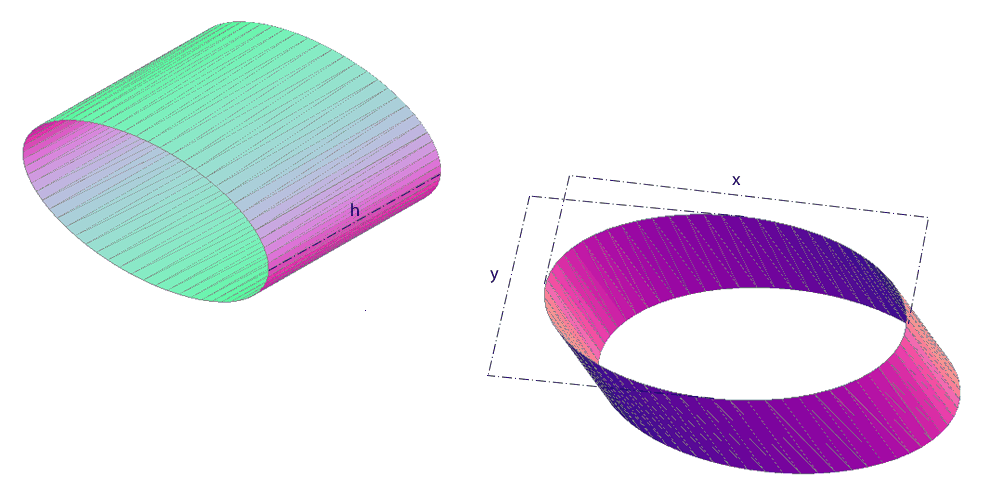

Tubo Elíptico
Tubo elíptico é a virola de seção elíptica: a chapa sai retangular como a do cilindro, mas o comprimento vem do perímetro da elipse. Calcule o seu.

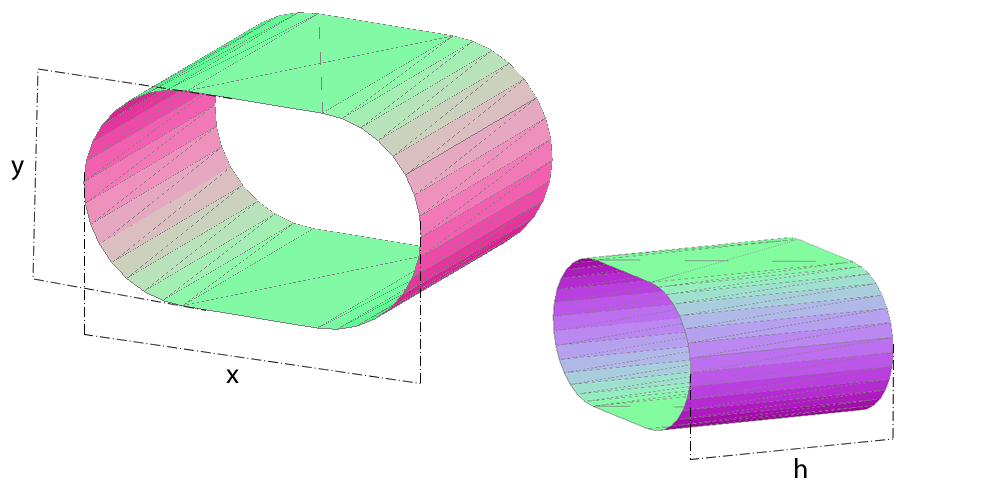

Tubo Oval
Tubo oval, ou obround: a seção é formada por dois semicírculos ligados por dois trechos retos. Informe as medidas e veja a chapa planificada.
Tubo Retangular Cortado em Ângulo
Duto de seção retangular que acaba num plano inclinado: telhado, parede em declive, fundo de funil. Informe as medidas e veja a chapa planificada.
Qual tubo usar
- Seção elíptica, o duto achatado de curva contínua: Tubo Elíptico.
- Seção oval de lados retos e pontas em semicírculo, o obround dos dutos: Tubo Oval.
- Duto retangular que encosta numa parede ou num teto inclinado: Tubo Retangular Cortado em Ângulo.
- Seção redonda: está em Virolas. Curva de duto oval ou retangular: em Curvas de gomos e cotovelos.
O que todos têm em comum
O tubo reto de qualquer seção abre num retângulo: a altura é a do tubo e o comprimento é o perímetro da seção na linha neutra. No oval, o perímetro é 2 × L + π × (D − e), com L o trecho reto; na elipse não há fórmula fechada, e o perímetro é calculado numericamente.
As linhas de dobra ou de calandra ficam marcadas na chapa aberta, e o corte em ângulo vira uma onda ou uma reta inclinada conforme a face. O resultado sai com as ordenadas, o gabarito em PDF na escala 1:1, o DXF e a vista em 3D.
Perguntas frequentes
- Como calcular a chapa de um duto oval?
- Comprimento = 2 × L + π × (D − e) e altura = H, com L o lado reto, D a largura das pontas redondas e e a espessura. A página do Tubo Oval faz a conta e marca onde a chapa dobra e onde calandra.
- Duto oval ou elíptico?
- O oval (obround) tem lados retos e pontas em semicírculo, e é o que se fabrica em duto: calandra nas pontas, chapa plana no meio. A elipse é curva contínua, sem trecho reto; aparece em bocas de peças e em dutos conformados. Medidas iguais dão perímetros diferentes.
- Onde ficam as linhas de dobra no tubo retangular?
- Nos quatro cantos, marcadas na chapa aberta; com o corte em ângulo, duas faces saem com a borda inclinada e as outras duas retas. O gabarito em PDF traz as linhas na escala 1:1.
