Desarrollo de Tubo Elíptico
Qué es
El tubo elíptico es la virola de sección elíptica: el desarrollo es rectangular, como el del cilindro, pero la longitud sale del perímetro de la elipse, que no tiene fórmula cerrada y se obtiene por integración numérica a lo largo del contorno.
Dónde se usa
Conductos de ventilación en espacio reducido, donde la altura está limitada pero hay que mantener la sección de paso; carenados y estructuras ovaladas.

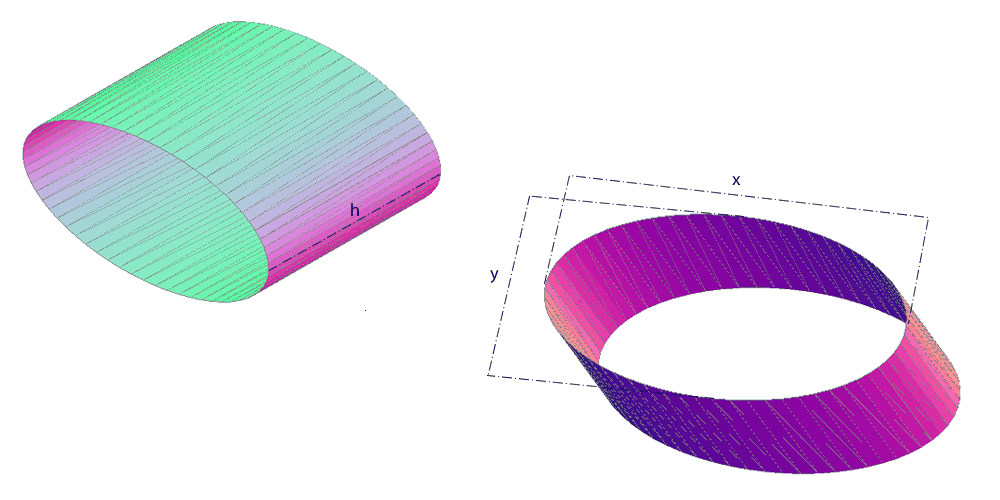

Medidas que pide el cálculo
- X Medida X
- Y Medida Y
- H Altura media
- DV Divisiones
- THK Espesor
Ejemplo resuelto
Valores que ya vienen puestos en el formulario, calculados por la propia herramienta:
| Medida X | 1000 mm |
|---|---|
| Medida Y | 500 mm |
| Altura media | 800 mm |
| Divisiones | 32 |
| Espesor | 1 mm |
| El desarrollo cabe en una chapa de | 2419 × 800 mm |
Preguntas frecuentes
- ¿En qué se diferencia del tubo ovalado?
- La elipse es una curva continua, con el radio cambiando punto a punto. El tubo ovalado se forma con dos semicírculos unidos por dos tramos rectos. Son secciones distintas y no se sustituyen.
- ¿X e Y son los ejes o los semiejes?
- Son los ejes completos: la anchura y la altura totales de la elipse.
